空氣能熱泵采暖，熱負荷怎么算最佳呢？

隨著北方“煤改電”不斷推行，煤改電中的空氣能熱泵采暖在采暖市場中的份額不斷增大。日前，由北京市發改委等8個單位聯合制定的《關于進一步加快熱泵系統應用推動清潔供暖的實施意見》正式發布實施，到2022年，本市8%左右供熱由熱泵供給，空氣能熱泵采暖發展越來越好。

在設計空氣能熱泵采暖項目中，都需要考慮的是建筑熱負荷。不過很多經銷商在設計空氣能熱泵采暖項目時，經常會因?yàn)闊嶝?fù)荷的取值不當，導致項目失敗。那么，空氣能熱泵采暖該如何計算熱負荷呢？



首先，需要根據各地室內外環境溫度、采暖建筑的體積等參數進行估算的。空氣能采暖熱負荷的估算公式：Qn=a*qn*V*（tn-tw）

式中:Qn —空氣能采暖熱負 ；V—建筑的體積 m3；qn—體積熱指標（根據建筑的保溫情況宜取0.4-0.7）；tn—室內空氣溫度℃； tw—室外供暖計算溫度；a—修正系數。請參考下表：




采暖室外計算溫度	0	-5	-10	-15	-20	-25	-30
a	2.46	2.00	1.74	1.55	1.40	1.30	1.20



  其次，供熱和散熱是同時進行的，為了保證采暖房間的溫度，需要考慮好采暖房間的散熱量。

        房間的散熱量主要由以下幾部分夠成：

             A、外墻散熱量和外窗散熱量；

             B、屋頂散熱量；

             C、地面散熱量；

             D、冷風滲透耗熱量和冷風侵入耗熱量；

             E、隔墻傳熱量；

基于以上因素，獨立分戶供熱的加熱功率要高于按照傳統集中供熱的計算所得的熱負荷一般需要乘以 1.3~1.5 的系數。



最后，空氣能采暖還需要注意以下事項

1．地板輻射用于房間局部區域供暖、其它區域不供暖時，地板輻射所需散熱量可按全面輻射供暖所需散熱量，乘以計算系數。供暖區面積與房間總面積的比值 >0.80 0.55 0.40 0.25

2.進深大于6m的房間，宜以距外墻6m為界分區，當作不同的單獨房間，分別計算供暖熱負荷和進行地板輻射供暖設計。

3.不計算有敷設有加熱管道地面的供暖熱負荷。

4.供暖熱負荷計算宜將室內計算溫度降低2攝氏度，或取常規對流式供暖方式計算供暖熱負荷的80至90%。

5.地板輻射供暖與一般散熱器對流供暖方式相比，熱工特性有許多區別。輻射供暖房間熱負荷的嚴格計算是很復雜的，為簡化計算，可近似采用按對流采暖方式熱負荷計算的基礎上，進行一些特殊的修正和調整。

6.應按《采暖通風及空氣調節設計規范》的有關規定，進行房間的供暖熱負荷計算。但與常規對流式供暖方式熱負荷計算應有所區別。

7.供暖區面積比值在0.20至0.80區間的其它數值時，按插入法確定計算系數。

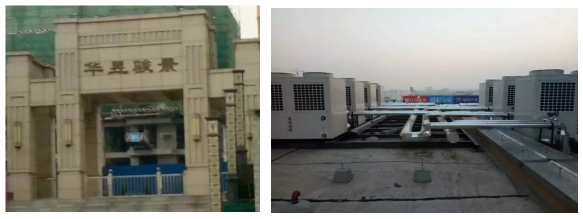

                                    河北廊坊華昱駿景集中供暖空氣能熱泵項目




       該工程為正旭空氣能與廊坊華昱駿景集中采暖項目，建筑面積16958.2㎡，采用空氣源熱泵+地板采暖為供暖方式，房間供熱負荷按照建筑條件進行負荷計算。室內滿足供暖室內溫度18℃±2，按建筑分區就近設置室外空氣能熱泵，有條件區域盡量設置在屋頂，室外主機放置實際位置可根據實際前提做微調。以采暖面積16958.2㎡為設計標準，綜合設計每平方米需要50W的熱負荷，現在空氣能采暖需要的總的熱負荷為：16958.2㎡㎡×50W/㎡=847.91KW；

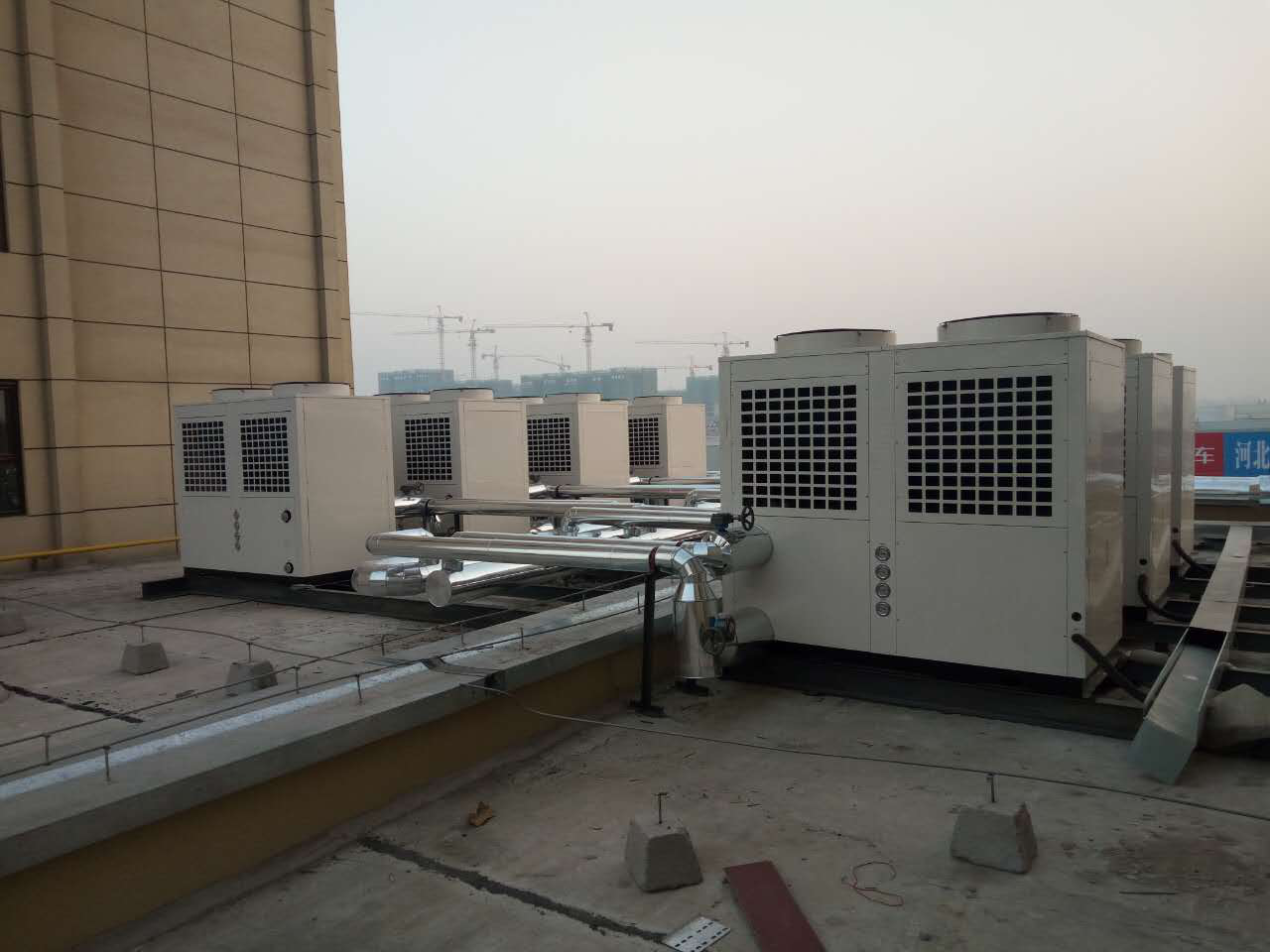

此項目，正旭公司采用的是超低溫空氣源熱泵冷暖機系統。經過核算，采用15臺ZWH-KFX-BT80II的20P超低溫空氣能熱泵冷暖機組，滿足冬季采暖要求。
