干貨！空氣能熱泵烘干必不可少的知識

烘干是利用熱能使?jié)裎锪现兴值葷穹直黄コ?，從而獲得固體產品的操作，而空氣能熱泵烘干相對傳統的自然晾曬、電烘干等干燥方式，具有烘干品質優良、節能環保等優勢，由空氣能熱泵烘干的各類產品逐漸受到烘干市場的歡迎，在中藥材、食品、農產品等領域得到了廣泛應用，已然成為空氣能熱泵行業的新藍海。







想要爭奪空氣能熱泵烘干市場蛋糕，清晰全面的熱泵烘干知識就必不可少了。通過下11個問題來為大家講解熱泵烘干的知識點。






1.什么是熱泵烘干？






答：空氣能熱泵烘干機，是以電力帶動風機吸收空氣中的熱量和驅動壓縮機做功，達到以一度電的付出得到四倍于耗電功率熱量的制熱烘干的設備。它是空氣能熱泵的一個延伸產品，自2009年開始，空氣能廠家涉足空氣能熱泵烘干機的研發。




空氣能熱泵烘干機系統是由空氣能熱泵來提供熱源，對濕物料進行加熱，從而提高空氣的溫度和干燥度，實現物料烘干（干燥）的裝置。空氣能高溫?zé)岜?/span>烘干機組利用逆卡諾原理，從周圍環境中吸取熱量，并把它傳遞給被加熱的對象（溫度較高的物體）。






2.熱泵烘干機系統由哪些部分組成？






熱泵烘干機系統包括空氣能熱泵主機、烘干房?jī)?nèi)循環風機、風道和勻風板、物料架以及托盤等部分構成。

A、熱泵烘干主機是整個熱泵烘干機系統的主設備核心部分，為系統提供熱源及除濕等功能，其工作原理和熱水采暖領域的熱泵主機是一致的。

B、物料架及物料托盤，即承載物料的裝置。

C、內循環風機確保熱泵烘干房?jī)?nèi)空氣流動，保障物料烘干過程中產生的水蒸氣能及時帶走，如果排濕不及時，可能導致物料發霉或變質，常見的有內置高溫高濕軸流風機、外置長軸軸流風機、離心風機（可安裝在外面）等，目前使用最多的是內置高溫高濕軸流風機，放在室內整個空氣能熱泵烘干機系統的外觀。

D、電輔熱，主要用于快速升溫及設備臨時故障時應急，作為備用。有的物料要求短時間內達到高溫，或在低溫天氣下熱泵能效比降低的情況下，需要進行電加熱。在烘干過程中，不同階段物料的溫度要求也不一樣，有的階段要求高溫，而提高溫度的方式有兩種，一種是增加空氣能熱泵主機的配置，另一種則是輔助熱源，目前大多使用的是電加熱。

E、風道和勻風板的設計主要目的是確保空氣能熱泵烘干房?jī)?nèi)的空氣流動的均勻性，是烘房?jī)?nèi)各區域的溫度、濕度差異化達到最小值，從而提高物料干燥的均勻性、品質和干燥效率。

   F、烘房庫體保證整個系統在密閉的空間內運行，提供物料放置空間。







3、空氣能熱泵烘干機有哪幾種類型？






空氣能熱泵烘干機根據熱源和水分排除方式的不同，可分為高效除濕空氣能熱泵烘干機、高溫空氣能分體式熱泵烘干機、高溫空氣能整體式熱泵烘干除濕一體機。




高效除濕空氣能熱泵烘干機的原理就是利用水的相變吸收、釋放熱能的特性在去除物料水分的過程中實現了在封閉空間內的熱能的循環回收利用，其優點把物料的水分除掉之后，把干燥的空氣留下來，水蒸氣通過冷凝水排出去，整個烘干過程不需要與外界空氣換熱，因此基本不受環境溫度影響，尤其是在使用環境很低的秋冬季節（低于0℃）及有較低溫干燥要求的（烘房?jī)?nèi)溫度低于環境溫度）物料干燥有優勢。






米粉高溫?zé)岜煤娓身?xiàng)目




分體式高溫空氣能熱泵烘干系統是靠使用少量的電能驅動設備將空氣中的熱能搬運到烘干房?jī)?nèi)對物料進行加熱實現物料加熱并使物料內水份蒸發出來變成水蒸氣，水蒸氣的排除是采用強排式。分體式高溫空氣能熱泵烘干系統只是做到了將原有熱源設備簡單的替換，達到部分的節能效果，投資成本較低，適用于環境溫度較高且投資能力較低、要求不高的客戶，因整個除濕是靠強排完成，系統有強排窗口和新風窗口，排出去的高溫高濕的空氣，而補進來的外界的低溫空氣，因此熱損耗較大，不適合進行長時間排濕，適用于濕度低、出水慢的物料，冬季使用能耗很高，能效比在1.0到2.0之間。




整體式空氣能熱泵烘干除濕一體機是分體式高溫?zé)岜煤娓蓹C(jī)的基礎上進行改進后的一款，安裝更簡單?？諝饽軣岜卯a(chǎn)品，新熱風在進入烘房前先與排出去的高溫水蒸氣進行換熱，提高了新風的基礎溫度，廢熱在經過新風換熱后溫度已經降了下來，降溫后的熱空氣還要經過回?zé)崞骱驼舭l(fā)器的兩次熱回收，到最后排出去的空氣溫度就已經很低了，熱回收可以做到70%以上。






4、熱泵烘干機有哪些優點？






答：熱泵烘干機比較其他類型的烘干機的優勢：

高效節能，運行費用低。熱泵烘干的運行費用只是電加熱干燥機的30%，燃油干燥機的40%，燃煤干燥機的60%，而且熱泵烘干機不需要消耗任何的燃料，也就節省運輸和儲存燃料的費用，經濟效益就更明顯了。

安全，環保。熱泵烘干機是通過將空氣中的熱量轉移到烘房?jī)?nèi)實現干燥的目的，所以消耗的只是搬運熱量的電量。不需要消耗其他燃料，也就是避免運輸與儲放燃料中出現的安全和對環境污染問題。運行過程也不產生任何污染物。




烘干效果好。由于空氣能熱泵烘干機全部采用自動化控制，可以根據設定模式自動調節機組的運行的狀態，升溫穩定，溫度均勻，溫差波動少，避免燃料干燥機操作過程人為因素對烘干質量的影響。

能源利用效率高。空氣能熱泵烘干機熱泵具有比直接供能更高效的供熱能力，這表現在它的供熱能耗比（COP）總是高于1，而在熱泵烘干機系統中，除了來自壓縮機的電能外，干燥熱風所具有的熱能還來自于蒸發器吸收的干燥廢氣中包含的熱能。經研究人員比較發現，它與蒸汽干燥相比，節能率大約仍能達到40%-70%。






5、常見的熱泵烘干房結構有哪些？






按物料在烘房?jī)?nèi)的狀態可分為靜態熱泵烘干系統、動態熱泵烘干系統兩種類型。

靜態空氣能熱泵烘干機系統也就是常見的物料以推車（物料架）托盤攤鋪的的方式進入烘干房，整個烘干過程中物料不運動（倒盤倒車的例外），由人工進行裝卸物料，適用于烘干時間長、出水慢、烘干量小的物料，其缺點是人力成本較高；




動態空氣能熱泵烘干機系統就是常說的烘干流水線，進出物料由提升裝置或者出料裝置完成，物料在輸送帶上以動態的形式進行烘干，適用于烘干量大、烘干時間短的物料，缺點是投入高、安裝位置尺寸要求大。







6、熱泵烘干房該如何建設？






針對改造類的烘房，需要注意原有烘房所用的材質和保溫情況，熱泵烘干對烘干房的保溫要求比傳統方式要高很多，目前烘干房大多采用聚氨酯整體發泡板作為保溫層，內外皮采用彩鋼、不銹鋼或者鍍鋅板，安裝較為簡單，為鎖扣式現場拼裝。

通常采用5-10cm的保溫板制作，保溫材料一般使用巖棉、聚苯、酚醛、聚氨酯材料，目前使用得最多而且能達到國家標準的是聚氨酯保溫板，如果庫體材料的使用壽命或保溫效果達不到熱泵烘干的要求，即使主機再節能，整個熱泵烘干機系統的節能效果也不會很好。






江蘇泗洪無花果烘干項目

庫板外皮根據客戶的需求，一般采用彩鋼、鍍鋅板、不銹鋼制作，使用最多的彩鋼板，如用于要求高的食品加工企業大多采用304食品級不銹鋼，彩鋼板和食品級不銹鋼成本相差較大，因此需要根據物料和客戶的實際情況來選擇。




烘干房改造和搭建的具體步驟為：安裝底板 →安裝立板→安裝頂板→安裝底板加強板（方便工人使用推車作業和烘房衛生的打掃）→安裝主機→安裝循環風機→安裝風道板或勻風板→連接電源線和排水管。

烘干房安裝安裝的位置需通風良好，以利于吸收空氣熱量，排放口盡量靠近外墻，便于安裝風管將帶有濕度的空氣排到室外，避免水蒸氣留在室內，影響生產車間衛生和工作人員的人身安全，普通烘干加工場所和高效除濕烘干房可以不考慮排風問題。





7、有哪些因素會影響物料烘干？






物料烘干本質就是將物料的水分除掉，而影響到水分去除的因素包括烘房?jī)?nèi)溫度、風速（循環風量）、表面積、相對濕度（烘房?jī)?nèi)空氣）、物料自身散濕速度、物料形態。

溫度主要作用將物料內部的水蒸發出來，一般來講溫度越高出水越快，不同的物料需要的烘干溫度高低不一樣，另一個作用是保證物料烘干后成品的形狀和顏色。



臘鴨烘干項目




風速主要的作用將熱量帶給物料并將物料表面的水分帶走，足夠的風量才能保證庫體內部的空氣的完全循環，需要根據物料特性和機組的參數來設計。

表面積即物料的攤鋪厚度，物料與空氣接觸的表面積越大，水分帶走的速度也就越快相對濕度，烘房?jī)?nèi)空氣的相對濕度越低，物料出水也就越快，但并不是所有物料或不同的干燥階段都適用快速出水，可能有的人會認為物料擺放越薄越好，其實不然，表面積越大，風的流速越快，物料吸收的熱量就會減少。

物料自身散濕速度決定于物料自身特性，也是影響烘干時間和設備選型的重要因素之一，一般來說散濕快的采取少量短時間的方式烘干，散濕慢的采用增加數量延長時間的方法烘干；物料形態主要有條、塊、片、粉等，一般來講片狀物料相烘干效率快一些，塊狀或根莖狀烘干效率要慢些，物料的形態決定了物料的擺放方式和風道的設計。






8、烘干房?jī)?nèi)風道設計有哪幾種方式？






烘干房風道設計對烘干均勻性及烘干效率方面起著至關重要的作用，在烘干房風道方面主要需要做到的盡量避免和減少熱量和風量的死角，并且以簡單經濟的方式，通在烘道設計上一般采用穿流式和平流式。

所謂穿流式就是風至上而下或者自下而上的穿過物料的風道結構形式，穿流式廣泛運用于懸掛類物料的烘干，如臘肉、香腸、板鴨、等肉制品及面條、粉條、煙葉等掛起來更能保持形狀的物料。

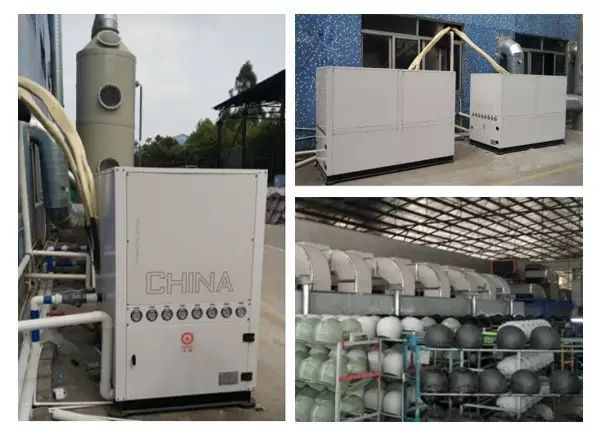

江門市頭盔廠烘干項目

平流式就是指風從水平方向均勻的穿過物料和托盤表面的風道結構形式，平流式主要運用于平鋪類物料，如片狀、塊狀、鮮花、細顆粒等物料，常見的有：佛手柑片、香蕉片、蘋果片、菌類、菊花、玫瑰花、淀粉等等，平流式應用的最為廣泛，適合大部分的物品類型，風均勻平行的從每層的物品表面吹過，理論上效果最好，貨架托盤的通用性也最好。

一般而言，空氣能熱泵主機的出風口比較小，如果風量不夠，可以在前端加一個風機，為了使各區域的風量差別不大，可以在風口加一塊勻風板，做成一個返程區，增大散熱面積。





9、熱泵烘干物料如何擺放？






烘干物料一般通過物料盤裝載，然后放在烘干架上，可分為這幾種類型：

A、固定式即將物料盤支撐架直接安裝在庫體內部，使用時直接將托盤放進庫體內，這一類物料架主要適用于小型庫體及一體式烘房，烘干量一般在200斤以內。




B、移動式物料架，移動式貨架一般采用推車的形式，將物料架和輪式推車固定在一起，主要適用于大中型烘干房，烘干量一般都比較大，要求鋪裝物料要方便而且是多人同時操作，使用時在工作臺上進行物料擺放，將物料擺放好放置于推車上，物料擺放完畢一起推入烘干房。

肉類物料架和常用的移動式物料基本上可以通用，使用時只需增加竹棍或者不銹鋼矩管就可以了。



湖南常德煙草烘干項目



C、網盤的主要特點是透氣性好，廣泛運用于平流及穿流式風道，網孔的大小主要根據物料的大小進行選擇，制作材料一般可以選擇不銹鋼鋼絲網、鍍鋅鋼絲網、鐵絲網、塑料網、也有用竹木制品制作的，主要用于塊狀、片狀、根莖類的物料，如：佛手柑片、無花果茶片、竹筍、菌類、花卉等。




D、沖孔盤使用的范圍也挺廣的，主要特點物料產生粘連后清洗方便，大多運用于平流式風道，沖孔大小也是根據物料自身特點來制作的，選用材料一般為不銹鋼板、鍍鋅板，主要用于無花果果干、桑葚果干等容易蒸發出糖分產生粘連的物料。




E、物料框在熱泵烘干使用中比較少，不管是運用于穿流還是平流式風道，它的透氣性都是比較差的，因此物料框作為烘干托盤使用主要用于核桃、花生等自身透氣性好且含水量少、出水慢、烘干溫度低時間長，烘干量大的物料。





10、空氣能熱泵烘干機如何進行機組的選型和庫體的設計？






在做庫體設計和機組選型時需要了解物料的特性，一般采用倒推法，即根據所需烘的物料量及排放要求規劃設計托盤及物料架，然后根據物料架所需位置進行庫體設計和主機配置。

空氣能熱泵主機配置要根據物料的含水量、出水快慢、所需要烘干時間進行選型，比如1000斤物料需要多大的擺放空間我就可以算出熱泵烘干房尺寸，而空氣能熱泵主機的配置就根據需要脫多少水。



山東平陰玫瑰花烘干項目

比如說1000斤，然后根據物料需要的溫度和物料自身出水的快慢進行核算，比如出水較慢，需要25小時且客戶以前用時也是25小時左右，溫度50℃，那很簡單就按1000/25=40斤，根據的設備一臺6P空氣能熱泵烘干機的每小時除濕量21KG就完全能搞定了，而如果出水很快，10小時就可以完成出水，而且這種物料還不能捂，那就按1000/10=100斤，那就得加大配置，用到12P的空氣能熱泵烘干機，每小時除濕量50KG。






11、熱泵烘干機適合哪些物品呢？






空氣能熱泵烘干機應用范圍相當廣泛，凡是之前用太陽曬的、燒柴、用電烘干的，絕大部分均可用熱泵烘干機取代，達到節能、安全、環保、提高生產效率的目標。正旭空氣能熱泵烘干機最高烘干溫度是85度的，所以小于或等于85度的均可使用，大致羅列主要可用熱泵烘干的物品或項目如下：




海產品烘干、煙草烘干、火龍果花烘干、葡萄干、荔枝、龍眼、山渣、紅棗、核桃、枸杞、羅漢果、堅果、臘味、中藥材、龜苓膏粉、掛面、柿餅、茶葉、菊花、靈芝、金銀花、香菇、蟲草花、菜干、腐竹、八角、食品恒溫、木材、家具、飼料、蠶繭、橡膠、煤泥、礦沙、城市污泥、生物肥料、皮革、印刷、布料印花、煙花亮珠、紙筒、蚊香、洗衣用品、農作物產品、低溫烤漆、五金塑膠配件干燥等特殊行業。空氣能熱泵烘干機作為一種高效節能的產品，與傳統烘干設備相比，節能效果顯著，烘干出來的物料品質更高。



  據正旭董事長陳帥榮介紹，空氣能熱泵作為一項新型、節能的新技術，在很大程度上解決了傳統烘干效率慢的問題和烘干成本高的難題，熱泵烘干機將降低能源消耗和提高產品質量?jī)烧咄昝澜y(tǒng)一起來的技術將給烘干行業帶來重大的技術革命。
