空氣源熱泵熱水器在娛樂場所中的應用

正旭方案設計部更新日期：2015/6/7

　　1、引言

　　空氣源熱泵熱水器是一種電動機驅動的蒸氣壓縮制冷循環，將低品位熱源（空氣）中的熱量轉移到被加熱的水中用于制取熱水，滿足人們生活、生產需要的設備。可分為直熱式熱水機和循環加熱式熱水機。這種熱水器（空氣源熱泵熱水器）具有高效節能的特點，其耗電量是同等容量電熱水器的1／4，是燃?xì)鉄崴鞯?／3。

　　2、設計方案介紹

　　2.1工程概況

　　本工程坐落于江西省九江市中心，是一家桑拿按摩娛樂場所，總共12個包廂和一個大廳，每個包廂內都設計了一個浴桶，還有個公共淋浴區總共18個淋浴噴頭及一個8噸水池。按照業主要求設計三個不同水溫的單獨系統分別是，一個主水箱系統要求55℃；一個是8噸水池水溫要求在40℃；還有一個是淋浴使用水要求為一個恒定溫度45℃。

　　2.2設計依據

　　1、建設單位提供的原設計圖和建設單位要求

　　2、《采曖通風與空氣調節設計規范》（GBJ19-87）

　　3、《通風與空調工程施工及驗收規范》（GB50243-2002）

　　4、《通風與空調工程質量檢驗評定標準》（GBJ304-88）

　　5、《簡明空氣調節設計手冊》（中國建筑工業出版社）

　　6、《采暖空調制冷手冊》（機械工業出版社）

　　2.3、設計參數

　　2.4、設計說明

　　2.4-1設計思路：在滿足設計要求的前提下，結合實際使用需求，充分發揮各種型式產品的性能特點，使熱水系統的性能價格比及運行達到最合理化，且盡量降低設備初投資與運行費用，并有利于以后的日常設備管理和維修。根據業主提供的要求并結合我公司的產品性能特點對系統進行系統設計。

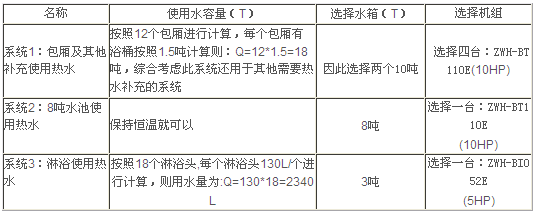

　　2.4-2 保溫水箱容量及機組的確定

　　2.4-2 機組的選擇確定

　　系統1：主機臺數=30噸/0.82×10小時=3.66臺，因此選擇4臺ZHW-BT110E(10HP)；

　　系統2：主機臺數=8噸/0.82×10小時=0.98臺，因此選擇1臺ZHW-BT110(10HP)；

　　系統3：主機臺數=3噸/0.41×10小時=0.73臺，因此選擇1臺ZWH-BT052E(5HP)；

　　備注：以上計算公式依據

　　(1)、運行時間

　　商用型機組一天的最佳工作時間為10~14個小時

　　(2)、主機臺數

　　主機臺數=熱水總用水量(m3/h)/ 機組熱水產量(m3/h)×10小時(機組最佳工作時間)

　　(3)、10HP空氣源熱泵熱水器產水量為820L/H

　　5HP空氣源熱泵熱水器產水量為410L/H

　　2.4-3 本項目所有熱水系統均采用循環式制熱，完全可以滿足熱水供應

　　2.4-4 水系統流程控制及設計說明

　　系統1：主水箱（30噸）設計圖紙說明

　　本系統設計主機為4臺ZWH-BT110E,末端供水采用循環式供水，當管路內水溫低于設定溫度時管路中感溫頭傳送信號增壓水泵及回水管上的電磁閥打開機組及循環水泵開始運行加熱，這樣可以保證使用熱水末端隨時都可以用到熱水；

　　系統補水和風冷冷熱水模塊機組補水使用同一個補水箱，水箱內水位開關傳送信號補水管上的電磁閥打開進行補水；

　　受到到冬天室外環境影響，因此系統中增加電輔助加熱器，一般按照機組制熱量的30％來計算，因此選擇一臺40千瓦的電加熱器進行輔助加熱。

　　系統2：水池（8噸）設計圖紙說明

　　本系統設計主機為1臺ZWH-110E,采用循環式加熱供水，當水池內水溫低于設定溫度時管路中感溫頭傳送信號機組及循環水泵開始運行加熱，這樣可以保證水池內的水溫保持恒定；

　　系統補水采用從主水箱內補給，水池內水位開關傳送信號補水管上的電磁閥打開系統1內增壓泵打開水池進行補水；

　　受到到冬天室外環境影響，因此系統中增加電輔助加熱器，一般按照機組制熱量的30％來計算，因此選擇一臺10千瓦的電加熱器進行輔助加熱。

　　系統3：淋?。?噸）設計圖紙說明

　　本系統設計主機為1臺ZWH-BT05E,末端供水采用循環式加熱式供水，當管路內水溫低于設定溫度時管路中感溫頭傳送信號增壓水泵及回水管上的電磁閥打開機組及循環水泵開始運行加熱，這樣可以保證使用熱水末端隨時都可以用到熱水；

　　系統補水采用從主水箱內補給，水池內水位開關傳送信號補水管上的電磁閥打開系統1內增壓泵打開對水箱進行補水；

　　受到到冬天室外環境影響，因此系統中增加電輔助加熱器，一般按照機組制熱量的30％來計算，因此選擇一臺5千瓦的電加熱器進行輔助加熱。

　　3、施工及調試要求

　　3.1安裝注意事項

　　(1)、主機水管連接處的鈑金經過特別設計，在安裝時可將水管附近的內部支撐鈑金去掉，即可獲得大量的安裝空間。

　　(2)、管道安裝過程中應保持管道內壁的干凈，避免雜物進入管道中。

　　(3)、安裝水箱的時候應考慮基礎的承重能力，不宜采用過大的水箱。

　　(4)、大型熱水工程系統，如果有必要時進行選型安裝膨脹水箱。

　　3.2 調試注意事項

　　(1)、先檢查機組參數設置情況，根據當?shù)氐氖褂脳l件可適當調整參數設置

　　(2)、檢查電動閥的靈活度，避免因?yàn)榘惭b不規范或者異物卡住電動閥

　　(3)、檢查各個部件的安裝情況，確認系統的保護設置能正常
